실기, 필기와는 차원이 다른 시험입니다
소방설비기사(전기) 필기가 객관식 4지 택일이라면, 실기는 100% 주관식 필답형입니다. 빈칸에 직접 써야 하고, 계통도를 그려야 하며, 공식을 전개해 숫자를 맞춰야 합니다. 2024년 실기 합격률은 41.3%로 필기(46.5%)보다 낮지만, 기계분야 실기(24.2%)에 비하면 훨씬 높습니다. 핵심 유형을 정확히 잡으면 독학 2개월로 충분히 합격할 수 있습니다.
이 글에서는 실기시험의 출제 구조를 해부한 뒤, 가장 많은 수험생이 어려워하는 가닥수 산정과 시퀀스 회로를 설비별·패턴별로 정리하고, 필수 계산 공식 10선, 단답·서술형 암기 전략, 그리고 6주 학습 로드맵까지 실전 합격에 필요한 모든 것을 담았습니다.
이 글의 핵심 요약
▸ 실기 출제 비중: 단답·서술형 약 50~55%, 가닥수 약 15~20%, 시퀀스 약 10~15%, 계산형 약 15~20%
▸ 가닥수 필수 암기 설비: 자탐(일제/우선), 옥내소화전, 스프링클러, CO₂, 제연 — 총 5개
▸ 시퀀스 빈출 5패턴: 양수펌프, 소화펌프, 플로트SW 수위제어, 배연, 논리식 변환
▸ 계산 공식 10선: 전동기 용량, 축전지 용량, 전압강하, 콘덴서 용량, 조도 계산 등
▸ 권장 준비기간: 필기 합격 후 1.5~2개월(일 2~3시간), 기출 10개년 3회독
실기시험 구조 완전 해부
기본 정보
실기시험 과목은 "소방전기시설 설계 및 시공실무" 1과목이며, 필답형(주관식)으로 진행됩니다. 시험 시간은 2시간 30분~3시간이고, 100점 만점에 60점 이상이면 합격입니다. 문항 수는 보통 14~20문항이며, 하나의 대문항 안에 2~4개의 소문항이 포함되는 경우가 많아 실질적으로 답해야 할 항목은 30~40개에 달합니다.
출제 유형별 비중 분석

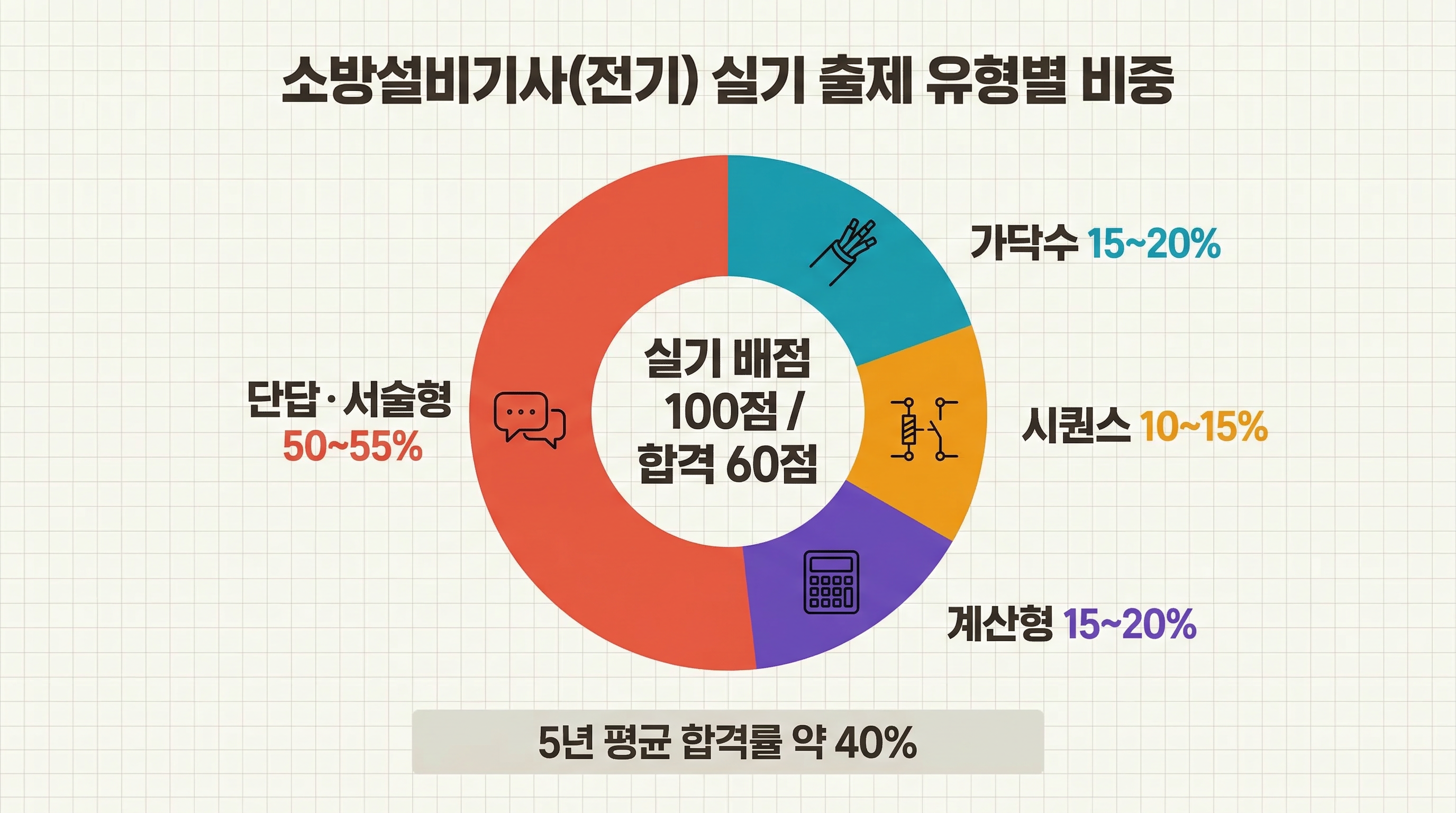

기출 분석 결과, 실기시험의 출제 유형은 크게 네 가지로 분류됩니다.
단답·서술형은 전체 배점의 약 50~55%를 차지하는 최대 비중 유형입니다. 소방전기시설의 정의, 설치 기준, 작동 원리, NFPC 조항의 핵심 수치를 묻는 문제가 주를 이루며, 짧게는 한 단어, 길게는 3~5줄의 서술로 답해야 합니다. 기출에서 반복 출제되는 키워드 100~120개를 확실히 외우면 안정적으로 30점 이상을 확보할 수 있습니다.
가닥수 산정은 약 15~20%(배점 15~20점)를 차지합니다. 설비 계통도가 주어지고, 특정 구간의 전선 가닥수를 산정하는 문제입니다. 자동화재탐지설비, 옥내소화전설비, 스프링클러설비, CO₂소화설비, 제연설비가 단골 출제 설비이며, 문제 조건(일제경보/우선경보, P형/R형 수신기, 종단저항 설치 위치 등)에 따라 가닥수가 달라지므로 조건 해석 능력이 관건입니다.
시퀀스 회로는 약 10~15%(배점 8~15점)를 차지합니다. 양수펌프, 소화펌프 등의 제어회로를 그리거나, 주어진 회로의 동작을 설명하거나, 유접점 회로와 무접점(논리식) 회로를 상호 변환하는 문제가 나옵니다. 패턴이 명확해서 5~6가지 기본형을 외우면 거의 모든 변형에 대응할 수 있습니다.
계산형은 약 15~20%(배점 15~20점)를 차지합니다. 전동기 용량, 축전지 용량, 전압강하, 콘덴서 용량, 조도 계산, 감지기 수량 산출 등이 출제되며, 공식을 정확히 알고 단위 환산만 실수하지 않으면 풀 수 있는 수준입니다.
가닥수 산정: 설비별 완벽 정리
가닥수 산정의 기본 원리
가닥수 문제를 풀려면 먼저 "어떤 신호가 어떤 경로로 흐르는가"를 이해해야 합니다. 소방전기설비의 배선은 수신기(또는 MCC반)에서 출발하여 각 설비 기기(감지기, 발신기, 경종, 사이렌, 솔레노이드밸브 등)까지 연결됩니다. 각 기기에 전달해야 하는 신호(전원, 기동, 정지, 확인, 감시 등)마다 전선 1가닥이 필요하고, 공통선(-)을 공유할 수 있는 경우에는 가닥수가 줄어듭니다.
가닥수를 정확히 세려면 다음 3단계 접근법을 사용합니다. 첫째, 설비의 계통도를 그려 구간을 나눕니다. 둘째, 각 구간에 흐르는 신호(전원+, 전원-, 감지기회로, 경종회로, 표시등회로, 기동확인회로 등)를 나열합니다. 셋째, 공통선 공유 여부를 확인한 뒤 총 가닥수를 합산합니다.
설비별 기본 가닥수 요약
① 자동화재탐지설비 (자탐설비)
자동화재탐지설비는 가닥수 문제의 최다 출제 설비입니다. 수신기에서 중계기(또는 감지기)까지의 간선 구간과, 중계기에서 감지기까지의 지구 구간으로 나뉩니다.
일제경보방식(전층 명동)의 경우, 수신기~중계기 간선 구간의 기본 가닥수는 감지기회로(L·C) 2가닥, 경종공통 1가닥, 경종 1가닥, 표시등 1가닥, 응답(확인) 1가닥, 전화잭 2가닥으로 구성됩니다. 여기에 발신기가 있으면 발신기 신호 1가닥이 추가되고, 종단저항 설치 위치에 따라 추가 가닥이 발생할 수 있습니다. 일반적인 경우 수신기~중계기 간 기본 가닥수는 7~9가닥입니다.
우선경보방식(층별 명동)에서는 경종을 구역별로 제어해야 하므로 경종 회선이 구역 수만큼 늘어납니다. 일제경보와 우선경보의 차이를 구분하는 것이 시험에서 가장 빈번하게 묻는 포인트입니다.
② 옥내소화전설비
옥내소화전설비의 가닥수는 MCC반(전동기 제어반)과 수신기 사이 5가닥이 기본입니다. 기동(ON) 1가닥, 정지(OFF) 1가닥, 공통(-) 1가닥, 기동표시 1가닥, 전원감시 1가닥으로 구성됩니다. 여기에 소화전 함의 기동스위치, 위치표시등, 기동확인표시등 관련 가닥이 추가되면 구간별로 7~10가닥까지 늘어날 수 있습니다.
③ 스프링클러설비
스프링클러설비는 옥내소화전과 유사한 구조이지만, 유수검지장치(알람밸브)·압력스위치·탬퍼스위치 관련 신호선이 추가됩니다. 수신기~알람밸브 구간에서 압력스위치(감시+작동) 2~4가닥, 탬퍼스위치 2가닥 등이 더해져 기본 7~12가닥 정도가 됩니다. 준비작동식 스프링클러의 경우 솔레노이드밸브 제어선까지 추가되어 더 복잡해집니다.
④ CO₂(이산화탄소)소화설비
CO₂소화설비는 교차회로방식 감지기(A·B 2개 루프), 솔레노이드밸브, 방출표시등, 사이렌, 기동정지 스위치 등이 결합되어 가닥수가 상당히 많아집니다. 수신기~수동조작함 구간은 보통 10~14가닥이 되며, 감지기 공통선과 전원 공통선을 분리해야 하는 조건이 자주 등장합니다.
⑤ 제연설비
제연설비는 배연창·배연팬·급기댐퍼·배기댐퍼 등 다양한 기기가 연결되어 가닥수가 설비 중 가장 많은 편입니다. MCC반~수신기 간 기본 5가닥에 각 댐퍼·팬의 기동확인·개폐확인 신호선이 추가됩니다.
가닥수 학습 팁
가닥수 문제를 정복하는 가장 확실한 방법은 직접 계통도를 A4 용지에 그려보면서 전선을 하나하나 추적하는 "손 그리기" 연습입니다. 처음에는 시간이 오래 걸리지만, 3~4번 반복하면 머릿속에 회로가 그려지기 시작합니다. 기출 10개년의 가닥수 문제를 모두 모아 유형별로 분류한 뒤, 설비별로 1~2문항씩 매일 풀어보면 2주 안에 기본기가 잡힙니다.
시퀀스 회로: 빈출 5패턴 완벽 공략
패턴 1: 양수펌프 수동·자동 운전
가장 기본이 되는 시퀀스 유형입니다. 주회로에는 MCCB(배선용차단기)와 MC(전자접촉기)가 직렬 연결되고, 제어회로에는 PB-ON(기동)·PB-OFF(정지)·THR(열동계전기)·FS(플로트스위치)가 배치됩니다. 수동 모드에서는 PB-ON을 누르면 MC가 여자되어 전동기가 기동하고, PB-OFF를 누르면 정지합니다. 자동 모드에서는 FS(수위감지)가 ON되면 자동 기동, 수위 도달 후 OFF되면 자동 정지합니다. THR은 과부하 보호로 어떤 모드에서든 동작 시 전동기를 강제 정지시킵니다.
이 패턴의 핵심은 MC의 자기유지(자기보지) 회로입니다. MC의 a접점이 PB-ON과 병렬로 연결되어 PB-ON에서 손을 떼도 MC가 여자 상태를 유지하는 구조를 정확히 그릴 수 있어야 합니다.
패턴 2: 소화펌프 기동·정지
양수펌프와 구조가 유사하지만, 소화펌프에는 압력스위치(PS)와 기동용수압개폐장치 관련 접점이 추가됩니다. 압력이 설정값 이하로 떨어지면 PS가 ON되어 자동 기동, 압력이 회복되면 자동 정지하는 로직입니다. 수신기 연동 기동 조건이 추가되는 경우도 있습니다.
패턴 3: 플로트스위치에 의한 수위제어
고가수조나 옥상수조에 물을 채우는 양수펌프 제어에 사용됩니다. 상한 플로트스위치(FS-H)와 하한 플로트스위치(FS-L) 2개를 사용하여, 수위가 FS-L 아래로 떨어지면 기동하고 FS-H에 도달하면 정지하는 구조입니다. 이 패턴에서는 FS-H와 FS-L의 a접점/b접점 위치를 정확히 이해하는 것이 관건입니다.
패턴 4: 배연설비 제어
화재 시 연기를 배출하는 배연팬·배연창·급기댐퍼를 제어하는 시퀀스입니다. 연기감지기 작동 → 수신기 신호 → 배연댐퍼 개방 → 배연팬 기동의 순서로 동작하며, 급기댐퍼가 동시에 개방되는 연동 구조를 그려야 합니다. 최근에는 제연설비 관련 시퀀스 출제가 늘어나는 추세입니다.
패턴 5: 유접점 ↔ 무접점(논리식) 변환
유접점 회로도를 보고 논리식(AND·OR·NOT)으로 변환하거나, 반대로 논리식을 보고 유접점 회로를 그리는 문제입니다. 직렬 = AND, 병렬 = OR, b접점 = NOT의 기본 규칙만 확실히 이해하면 어렵지 않습니다. 드모르간의 법칙(A̅·B̅ = A+B̅̅̅̅̅, A̅+B̅ = A·B̅̅̅̅̅)을 활용한 논리식 간소화도 가끔 출제됩니다.
시퀀스 학습 팁
시퀀스 회로는 "보는 것"이 아니라 "직접 그리는 것"으로 공부해야 합니다. 5개 패턴 각각을 빈 종이에 주회로·제어회로 순서로 처음부터 끝까지 3번씩 따라 그려보세요. 그린 후에는 동작 설명을 글로 써보면서 논리적 흐름을 확인합니다. 유튜브의 "주경야독" 채널과 "다산에듀" 채널에서 시퀀스 그리기 과정을 영상으로 보면 이해가 훨씬 빨라집니다.
필수 계산 공식 10선
① 전동기 용량 (양수·소화펌프)
P [kW] = 0.163 × Q × H × K / η 여기서 Q는 토출량[m³/min], H는 양정[m], K는 여유계수(보통 1.1~1.2), η는 효율입니다. 양수량 단위가 m³/s인 경우에는 P = 9.8 × Q × H × K / η로 변환됩니다. 소방설비기사 전기 실기에서 가장 빈출되는 계산 공식이므로 반드시 암기해야 합니다.
② 제연설비 전동기 용량
P [kW] = Q × Pt / (6,120 × η) 여기서 Q는 풍량[m³/min], Pt는 전압[Pa 또는 mmAq], η는 효율입니다. 양수펌프와 공식 구조는 같지만 매질이 공기이므로 상수가 달라집니다.
③ 전압강하
e [V] = (K × I × L) / A 여기서 K는 도체 저항률(동선: 35.6, 알루미늄: 58.0), I는 전류[A], L은 전선 길이[m], A는 전선 단면적[mm²]입니다. 단상 2선식은 K = 35.6, 3상 3선식은 K = 30.8을 적용합니다.
④ 축전지 용량
C [Ah] = I × t × (1/L) × K 여기서 I는 방전전류[A], t는 방전시간[h], L은 보수율(0.8), K는 용량환산계수입니다. 비상조명등·유도등의 축전지 용량 산정에 자주 출제됩니다.
⑤ 2차 충전전류
I₂ [A] = 축전지 정격용량[Ah] / 방전시간율[h] + 상시부하[W] / 표준전압[V] 비상전원(자가발전설비)과 연계된 축전지 충전 문제에서 출제됩니다.
⑥ 전력용 콘덴서 용량
Qc [kVar] = P × (tanθ₁ - tanθ₂) 여기서 P는 부하전력[kW], θ₁은 개선 전 역률각, θ₂는 개선 후 역률각입니다. 역률 개선 관련 문제에서 출제됩니다.
⑦ 조도 계산 (광속법)
N = (E × A) / (F × U × M) 여기서 N은 등기구 수, E는 소요 조도[lx], A는 바닥면적[m²], F는 1등당 광속[lm], U는 조명률, M은 보수율입니다. 비상조명등 수량 산정에 활용됩니다.
⑧ 감지기 수량 산출
감지기 수 = 바닥면적[m²] / 감지기 1개당 바닥면적[m²] (올림 처리). NFPC 기준표에서 부착 높이와 감지기 종류에 따른 1개당 면적을 찾아 대입합니다. 예를 들어, 차동식스포트형 2종은 부착 높이 4m 미만일 때 1개당 바닥면적 50m²입니다.
⑨ 경계구역 수 산출
경계구역 수 = 총 바닥면적[m²] / 600[m²] (올림 처리). 한 변의 길이가 50m를 초과하면 별도 경계구역으로 분리해야 합니다. 계단·경사로는 높이 45m 이하로 별도 경계구역을 설정합니다.
⑩ 수신기 회선 수
수신기 회선 수 = 감지기 회로 수 + 발신기 회로 수. 수신기는 5회로 단위로 생산되므로, 필요 회선 수를 5의 배수로 올림하여 적정 수신기 용량을 결정합니다.
단답·서술형 암기 전략
암기해야 할 핵심 키워드 분야
단답·서술형은 전체 배점의 50% 이상을 차지하므로 여기서 확실하게 점수를 확보해야 합니다. 기출 12개년 분석 결과, 반복 출제되는 핵심 키워드 분야는 다음과 같습니다.
자동화재탐지설비가 가장 비중이 크며, 감지기 종류별 작동 원리(차동식·정온식·보상식·광전식·이온화식 등), 감지기 부착 높이별 바닥면적 기준, 경계구역 설정 기준(면적 600m² 이하, 한 변 50m 이하), 우선경보방식과 일제경보방식의 차이, 수신기 종류(P형·R형·GP형·GR형)와 기능 차이, 중계기 설치 기준 등이 반복 출제됩니다.
유도등·유도표지에서는 피난유도등·통로유도등·객석유도등의 설치 위치와 높이 기준, 비상전원 용량 기준(20분/60분), 면제 조건 등이 자주 나옵니다.
비상경보설비·비상방송설비에서는 음향장치 설치 기준(수평거리 25m), 음량 기준(1m에서 90dB 이상), 비상방송설비 설치 대상 등이 출제됩니다.
비상콘센트설비·무선통신보조설비에서는 전용회로 구성 조건, 설치 높이(0.8~1.5m), 누전경보기 정격전류 기준 등이 나옵니다.
효율적 암기 방법
단답형은 "핵심 키워드"만 정확히 쓰면 점수를 받을 수 있으므로, 키워드 중심의 플래시카드 학습이 가장 효율적입니다. A4 용지를 8등분하여 앞면에 질문, 뒷면에 핵심 키워드 3~5개를 적은 뒤, 하루 20장씩 반복합니다.
서술형은 키워드를 포함한 "문장 틀"을 만들어두면 시험장에서 빠르게 답안을 작성할 수 있습니다. 예를 들어, "○○설비의 설치 기준"이라는 유형이 나오면 "①설치 대상, ②설치 위치·높이, ③수량 기준, ④비상전원 용량"의 4단계 틀에 맞춰 답을 전개하는 식입니다.
6주 독학 합격 로드맵
1~2주차: 기본기 잡기 (주 14시간)
첫 2주는 실기 기본서 1권을 빠르게 통독하면서 전체 구조를 파악하는 시기입니다. 모든 내용을 외우려 하지 말고, 가닥수·시퀀스·계산·단답 네 가지 유형이 각각 어떤 범위에서 출제되는지 감을 잡는 데 집중합니다. 이 시기에 가닥수 산정의 기본 원리(신호 추적법)를 이해하고, 시퀀스 5패턴의 주회로·제어회로 구조를 처음으로 따라 그려봅니다.
3~4주차: 유형별 집중 공략 (주 14시간)
가닥수와 시퀀스에 집중하는 2주입니다. 기출 10개년에서 가닥수 문제를 모두 추출하여 설비별로 분류한 뒤, 매일 1~2문항씩 계통도를 직접 그리며 풀어봅니다. 시퀀스는 5패턴을 빈 종이에 처음부터 끝까지 그리는 연습을 하루 1회씩 합니다. 동시에 계산 공식 10선을 카드로 만들어 암기를 시작합니다.
5주차: 단답·서술형 집중 암기 (주 14시간)
단답·서술형 플래시카드 100~120장을 만들어 매일 30~40장씩 반복합니다. NFPC 핵심 수치(경계구역 600m²/50m, 음향장치 25m, 비상전원 20분/60분 등)를 표로 정리해 붙여놓고 수시로 확인합니다. 이 시기에는 새로운 이론 학습을 중단하고 오로지 암기와 반복에 집중합니다.
6주차: 기출 3회독 마무리 (주 14시간)
기출 10개년을 실전과 동일한 시간(2시간 30분~3시간)으로 타이머를 맞추고 풀어봅니다. 채점 후 틀린 문항만 모아 오답 노트를 만들고, 시험 전날까지 오답 노트와 플래시카드를 반복합니다. 특히 가닥수 문제에서 조건 해석을 놓친 부분, 계산 문제에서 단위 환산 실수가 있었던 부분을 집중 점검합니다.
실기 시험 당일 체크리스트
실기시험은 필답형으로 진행되므로 검정색 볼펜(또는 흑색 필기구)이 필수입니다. 연필·샤프로 작성하면 채점 대상에서 제외될 수 있으니 반드시 볼펜을 사용하세요. 수정이 필요하면 두 줄 긋기로 정정합니다. 공학용계산기도 지참하되, 큐넷에서 허용하는 기종인지 반드시 확인합니다.
시간 배분 전략은 단답·서술형(40분) → 가닥수(40분) → 시퀀스(30분) → 계산(30분) → 검토(20~30분) 순서를 권장합니다. 확실히 아는 문제부터 빠르게 풀어 점수를 확보한 뒤, 어려운 문제에 시간을 투자하는 방식이 효율적입니다.
실기 합격률 5년 추이
| 연도 | 응시 | 합격 | 합격률 |
|---|---|---|---|
| 2024 | 24,518 | 10,134 | 41.3% |
| 2023 | 20,843 | 8,679 | 41.6% |
| 2022 | 17,684 | 7,493 | 42.4% |
| 2021 | 19,231 | 7,560 | 39.3% |
| 2020 | 15,487 | 5,774 | 37.3% |
실기 합격률은 2020년 37.3%에서 2024년 41.3%로 상승 추세이며, 5년 평균 약 40%입니다. 10명 중 4명이 합격하는 시험이므로, 유형별 핵심만 확실히 잡으면 독학으로도 충분히 합격할 수 있습니다.
자주 묻는 질문 (FAQ)
Q1. 실기 독학 준비기간은 얼마나 걸리나요?
필기 합격 후 1.5~2개월(하루 2~3시간)이 적정 기간입니다. 전기기사를 이미 보유한 경우 1개월로 단축 가능합니다. 직장인 합격자 후기를 종합하면, 퇴근 후 2시간 + 주말 4시간으로 약 40일간 공부해 합격한 사례가 가장 많습니다.
Q2. 가닥수 문제가 너무 어렵습니다. 포기해도 되나요?
가닥수 배점이 15~20점이므로, 완전히 포기하면 나머지에서 75~85점을 맞아야 합격이 가능합니다. 현실적으로 위험한 전략이므로, 최소한 자탐설비(일제경보)와 옥내소화전의 기본 가닥수 2개만이라도 확실히 외워서 부분 점수를 확보하세요.
Q3. 필기에서 떨어진 과목이 있는데 실기에 영향이 있나요?
필기와 실기는 별개의 시험입니다. 필기에 합격해야 실기에 응시할 수 있으며, 필기 합격 유효기간은 합격일로부터 2년입니다. 필기에서 어떤 과목이 약했는지와 실기 합격 여부 사이에 직접적 상관관계는 없지만, 소방전기시설 과목이 약했다면 실기에서도 단답·서술형에서 어려움을 겪을 수 있으니 보강이 필요합니다.
Q4. 시퀀스를 전혀 모르는 초보인데 가능한가요?
가능합니다. 시퀀스 회로의 기본 개념(MC·PB·THR·FS의 역할, a접점·b접점의 차이, 자기유지 회로)만 이해하면 5개 패턴은 2~3일이면 외울 수 있습니다. 유튜브 "주경야독" 채널의 시퀀스 강의가 초보자에게 가장 적합합니다.
Q5. 답안 작성 시 검정 볼펜만 써야 하나요?
네, 실기 필답형 시험에서는 검정색 볼펜(또는 흑색 필기구)으로 작성해야 합니다. 연필·샤프·컬러펜은 사용 불가이며, 수정 시에는 수정테이프 대신 두 줄 긋기로 정정합니다.
유용한 링크 모음
| 구분 | 링크 |
|---|---|
| 큐넷 소방설비기사(전기) 상세정보 | 바로가기 |
| 큐넷 실기시험 수수료 | 바로가기 |
| 한솔아카데미 실기 합격률 | 바로가기 |
| 나무위키 소방설비기사(전기) 실기 | 바로가기 |
| NFPC 203 자동화재탐지설비 기준 (법제처) | 바로가기 |
| 다산에듀 소방 Q&A | 바로가기 |
